Replacement and then removal of the backlight IC

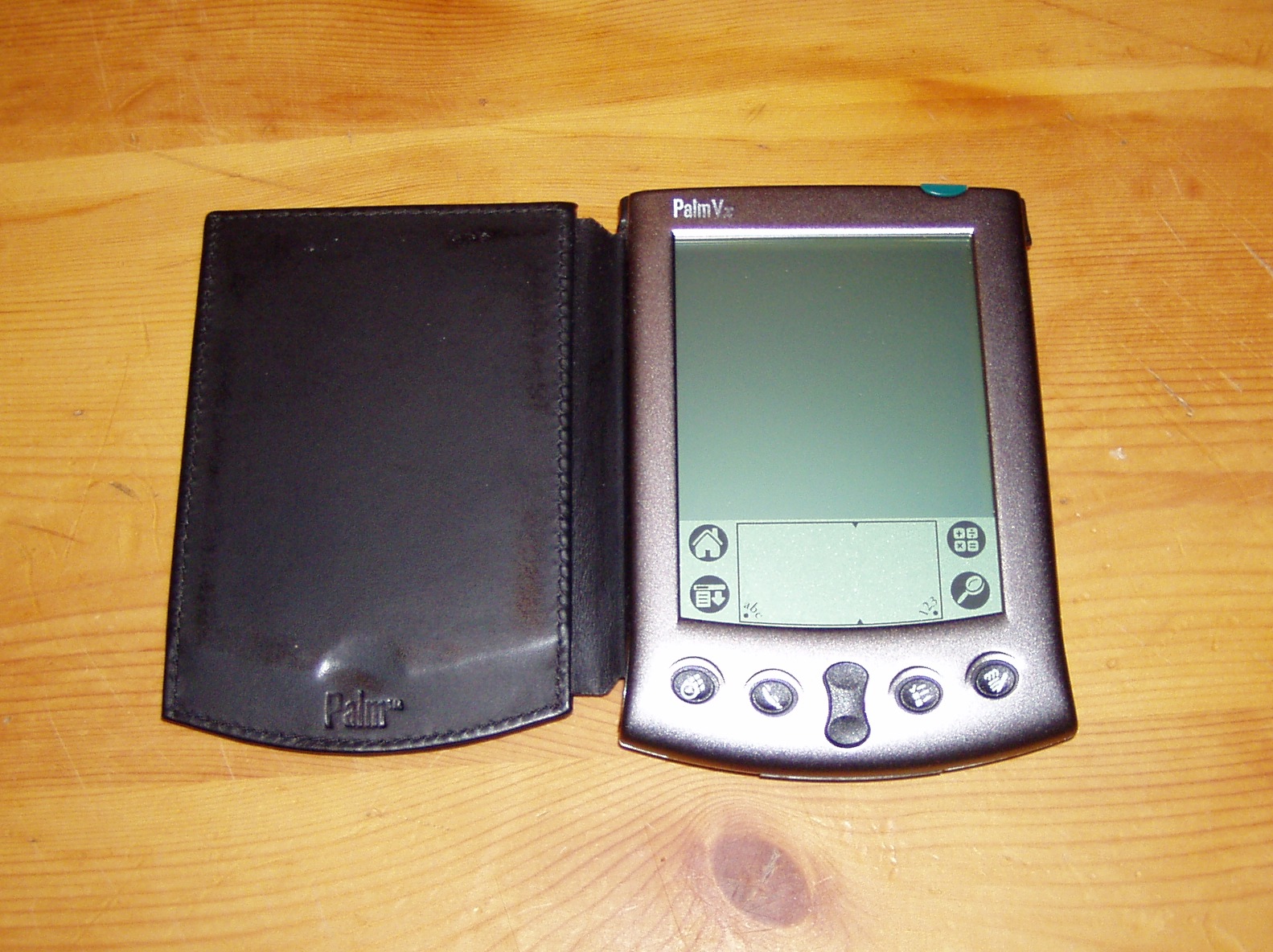

Some time ago I received an old Palm Vx which had a problem with the battery: instead of lasting more than 3 weeks, it lasted only less than 12 hours, often less than 5 hours. I kept it unused for one year, then I found this web page (link now dead), where I discovered the problem could have been caused by the backlight control circuit, going dead and causing a short circuit.
The following pictures show the steps followed to open the Palm Vx, they are similar to these.

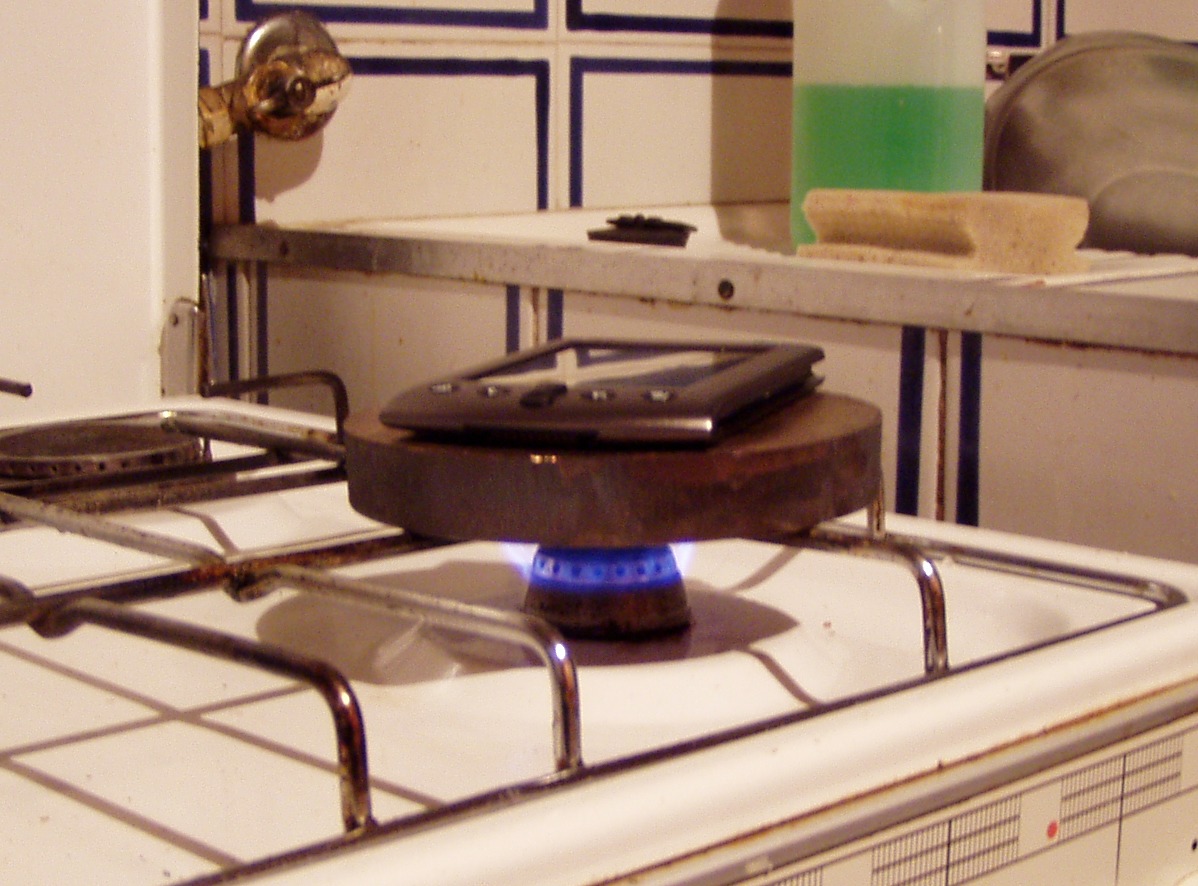

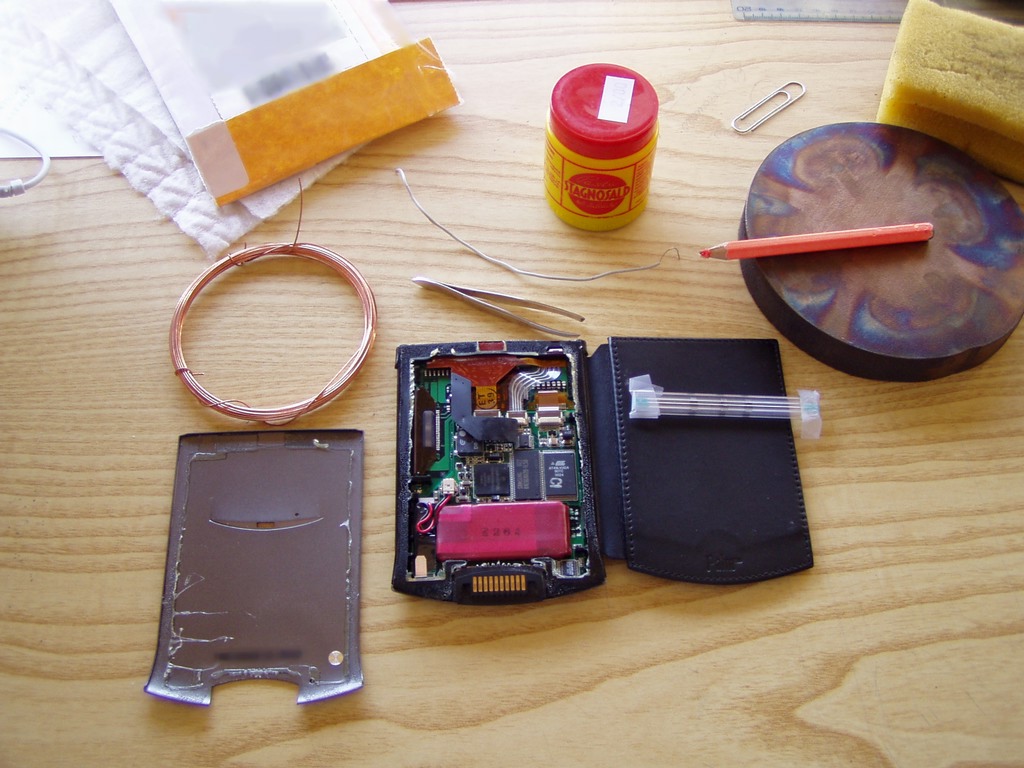

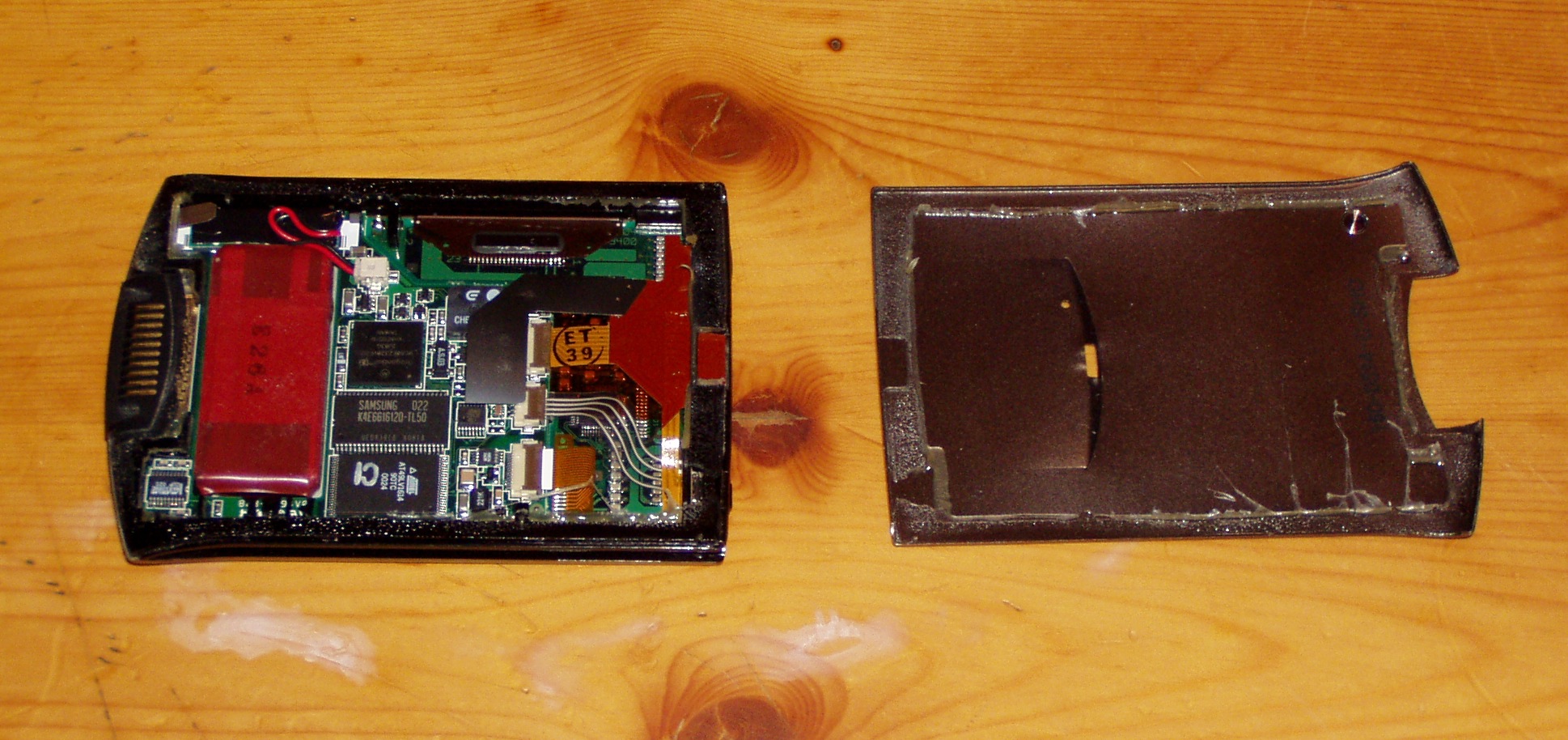

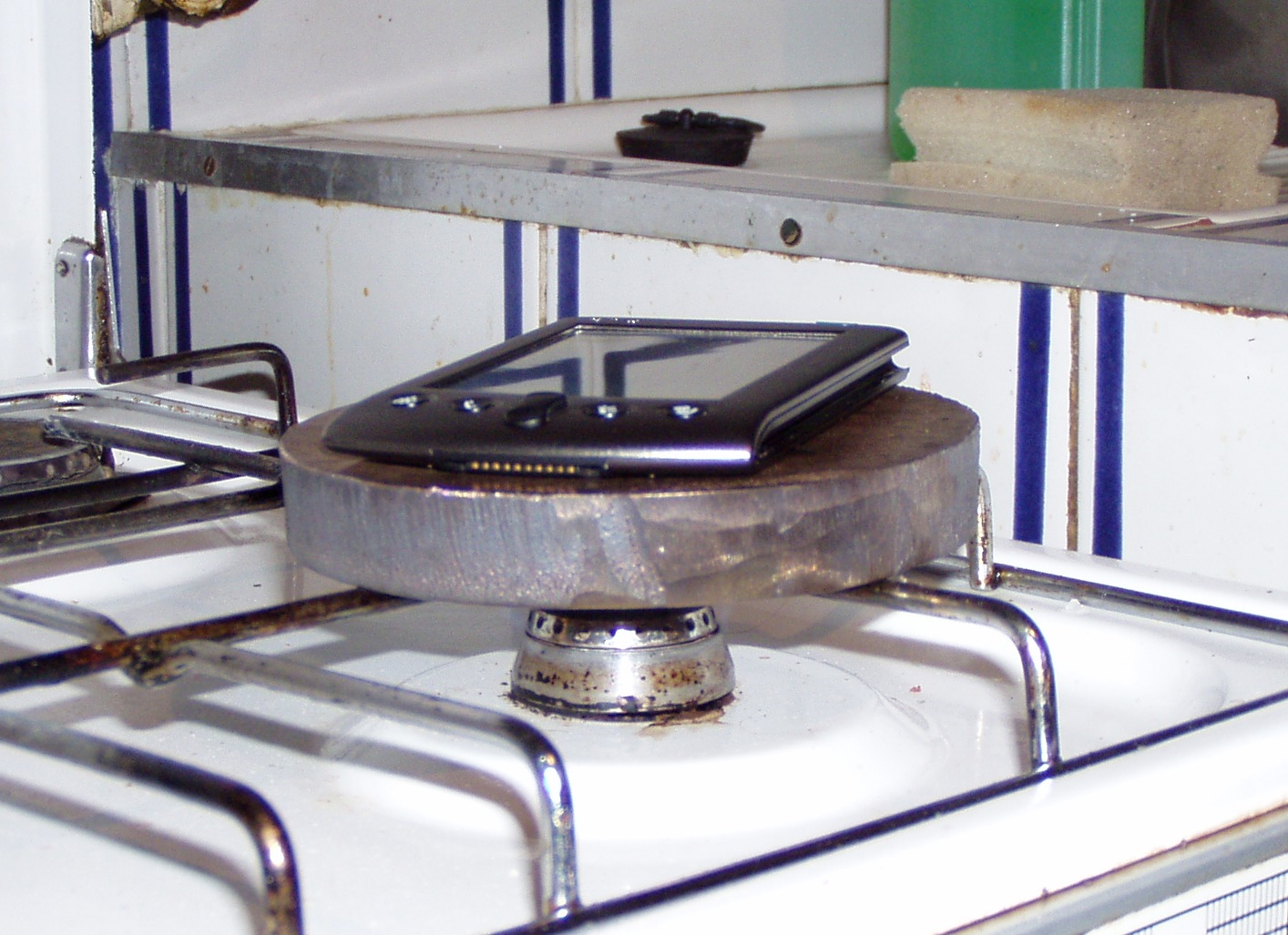

I used a big, round iron disk, positioned over a burning methane flame, as heat source. I then removed the back cover with the aid of a wet piece of clothe. With the same clothe, I always kept the display wet, to keep it cool: it is damaged by high temperatures, the water subtracts heat while evaporating.

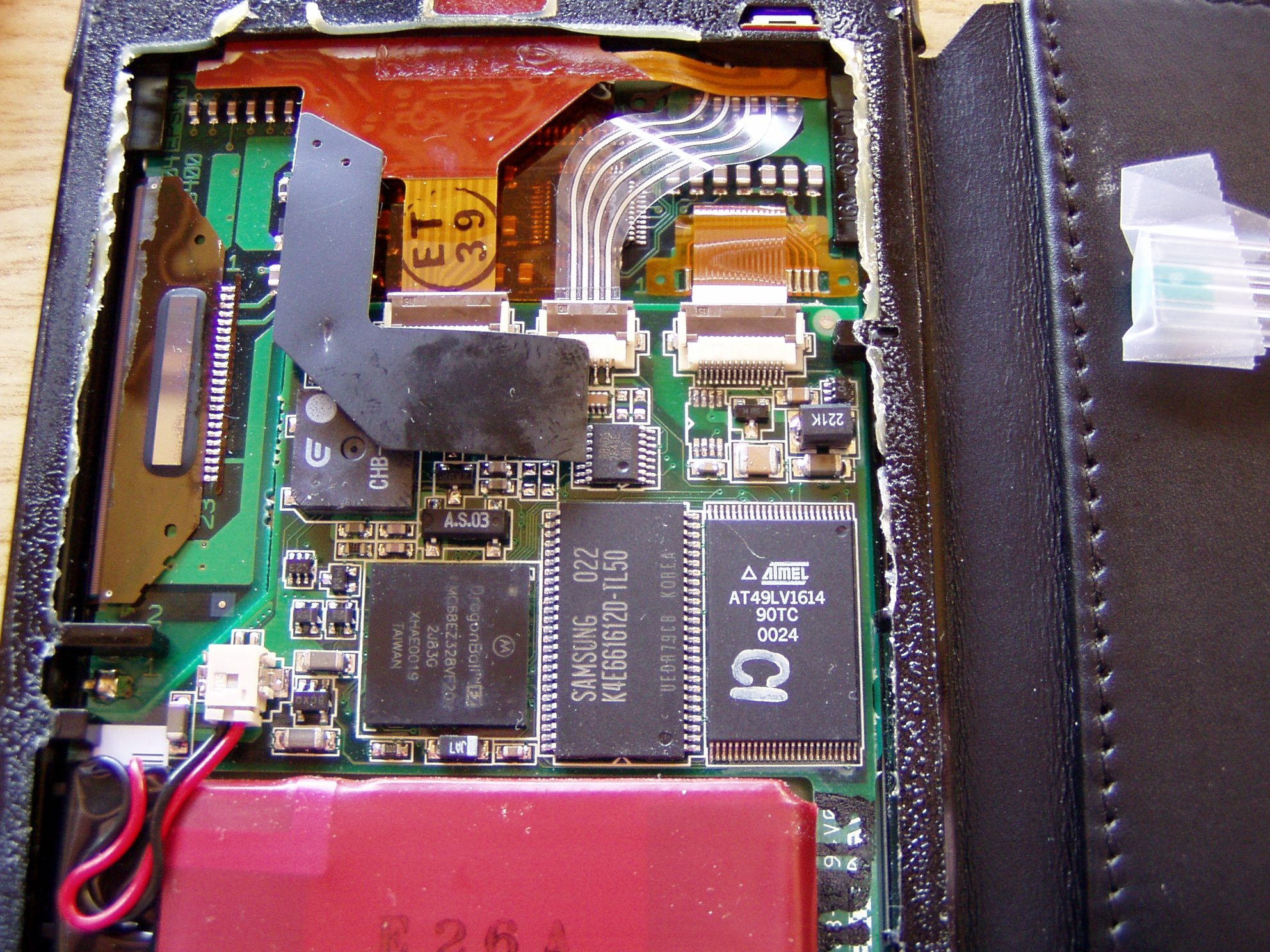

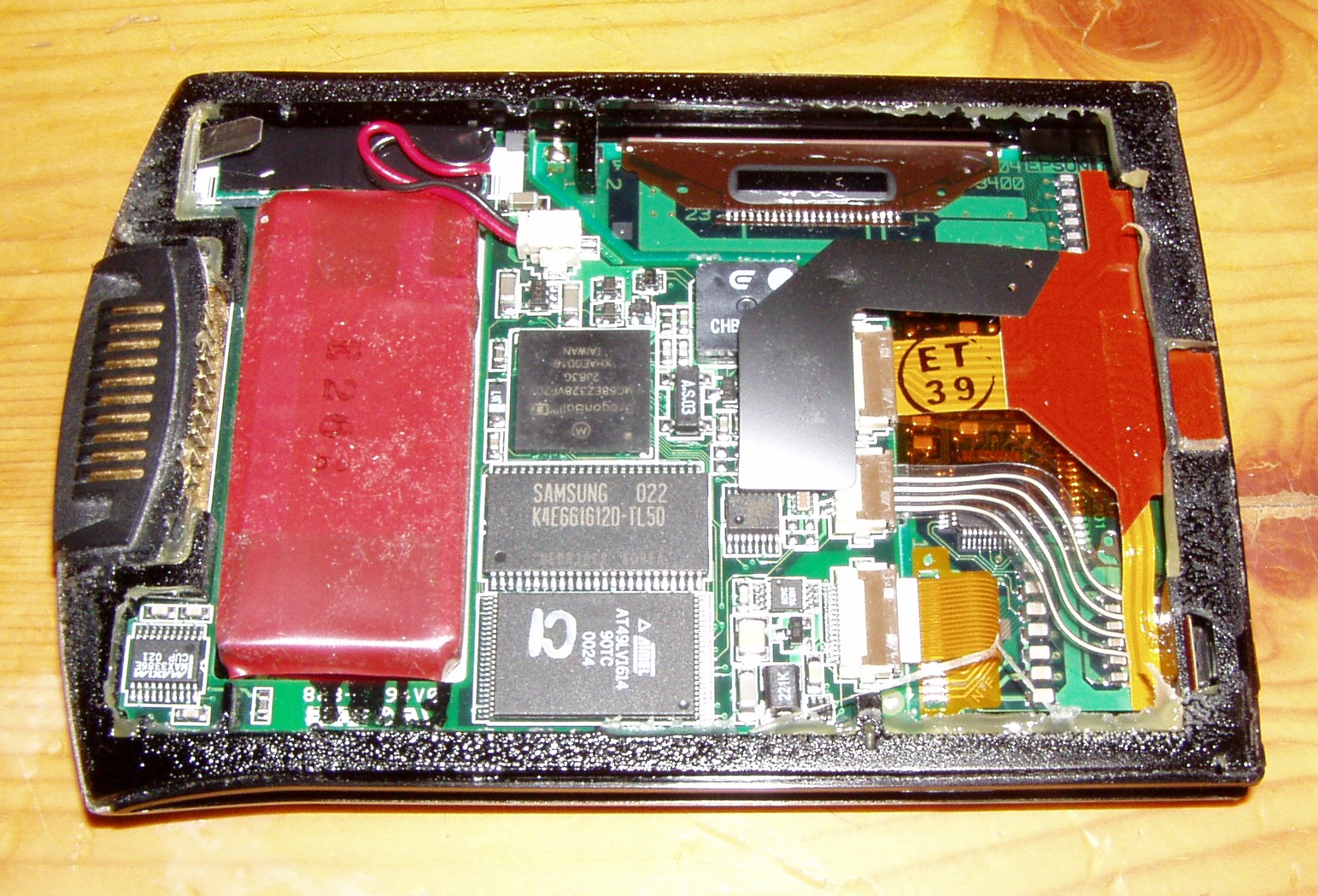

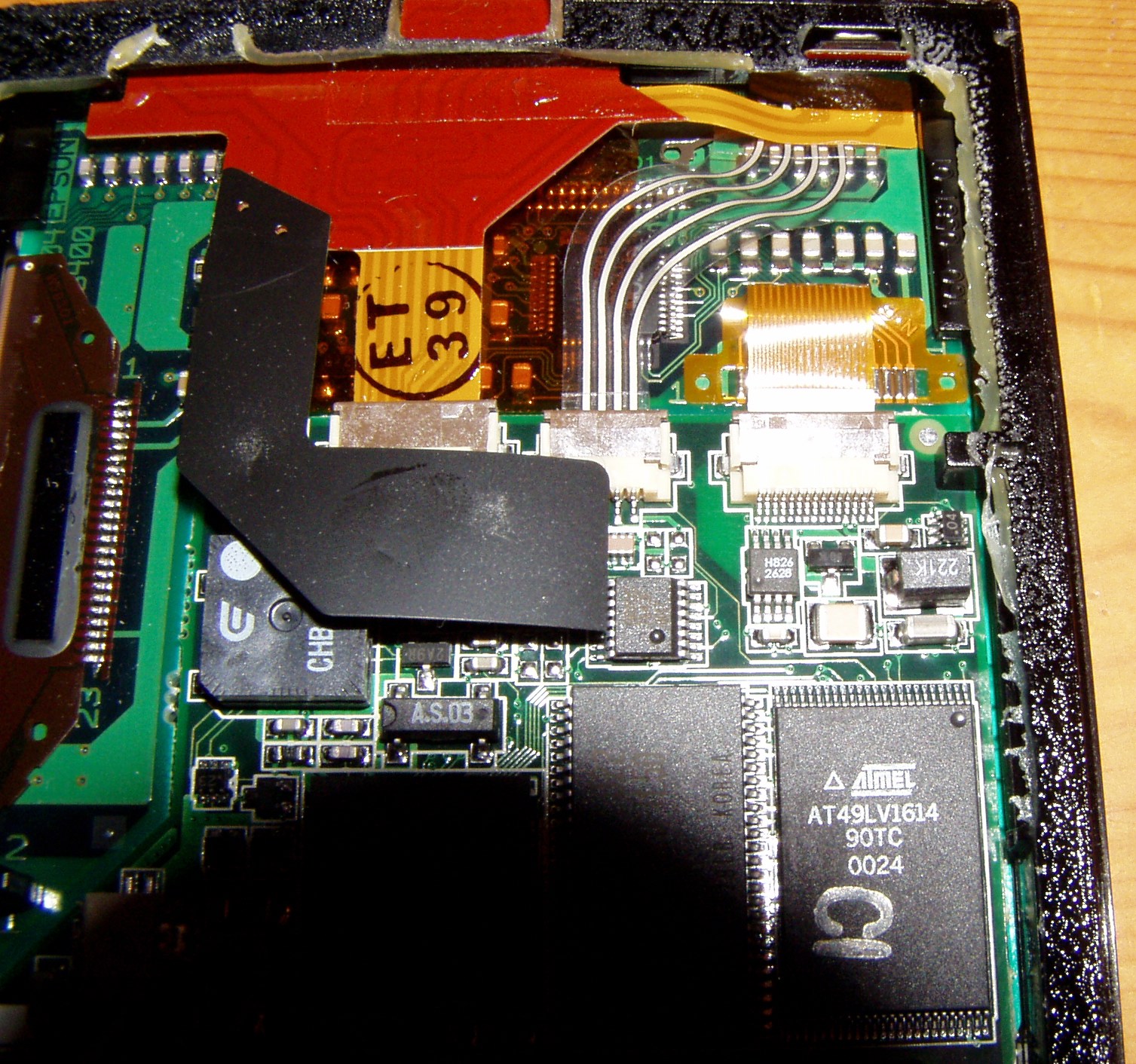

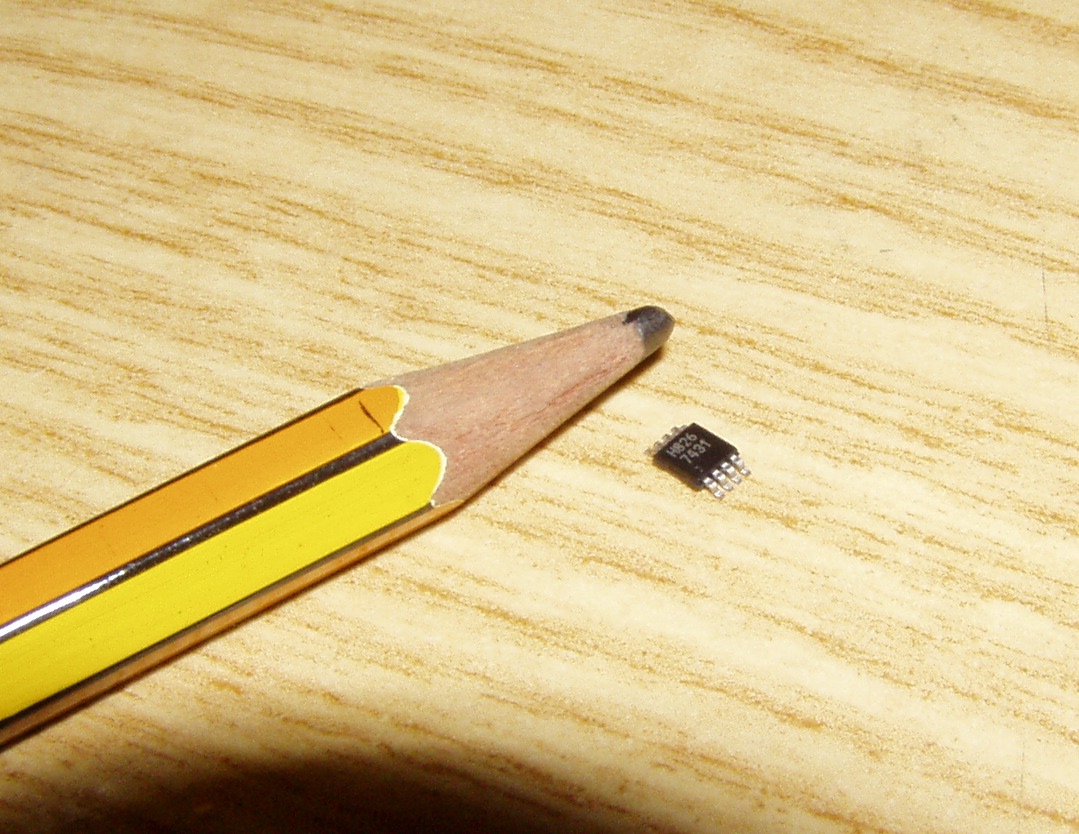

Once open, I first removed the damaged chip, I verified the handheld was still working, then I soldered the new chip. The backlight was still not working, so I removed the new chip and closed the handheld.
Now I don’t have backlight as before, but the battery lasts more than two weeks in standby, not bad at all: both the handheld and the battery have been manufactured in 1999.
First version: June 10th, 2007.
Apertura e riparazione di un Palm Vx
Sostituzione e rimozione del circuito di alimentazione della lampada di retroilluminazione
Tempo fa ho ricevuto un palmare Palm Vx che aveva il problema della scarsa capacità della batteria: anziché durare oltre tre settimane, durava meno di 12 ore. Per un anno circa lo tenni come semplice oggetto da collezione, poi trovai per caso questa pagina (pagina non più disponibile), dove scoprii che il problema era causato da un circuito integrato che si bruciava spesso ed andava in corto circuito, scaricando quindi la batteria.
Le foto che seguono documentano i passi seguiti per aprire il palmare e sono simili a quelli indicati su questa pagina.
Per sciogliere la colla ho appoggiato il palmare su un disco di ferro a sua volta appoggiato su un fornello a gas, dopodiché ho rimosso la copertura posteriore con uno straccio umido. Con lo stesso straccio inumidivo anche il display per evitare che si riscaldasse troppo (l’acqua evaporando sottrae calore).
Una volta aperto, ho prima eliminato il chip danneggiato, ho verificato che il palmare ancora funzionava, dopodiché ho saldato il nuovo chip. Poiché la retroilluminazione ancora non funzionava (o non era visibile e quindi era inutile), ho rimosso il chip ed ora sono senza retroilluminazione. L’autonomia è ora di oltre due settimane (in standby), decisamente notevole se si considera che la batteria ed il palmare sono stati fabbricati nel 1999.
Prima stesura: 10 Giugno 2007.
